La rampe aux talents multiples

Cen­ter­li­ner 9000

Chaque champ a ses par­ti­cu­la­ri­tés. Si l’on veut exploi­ter plei­ne­ment le poten­tiel du champ, il faut un système d’irrigation aux réglages précis et per­son­na­li­sés. Seuls de vrais spé­cia­listes de l’irrigation maî­trisent cet art. Chez BAUER, nous en faisons partie. Nous avons donc créé un système spé­ci­fique pour les grandes sur­faces de forme irré­gu­lière : le CENTERLINER 9000. Il ras­semble en une machine les avan­tages d’un pivot et d’un système linéaire. Il atteint ainsi une cou­ver­ture de la surface encore amé­lio­rée, notam­ment sur des vastes champs de forme irré­gu­lière. Comme sur le LINESTAR, l’unité cen­trale du CENTERLINER se déplace linéai­re­ment sur le champ avec les struc­tures. Mais en plus, le Cen­ter­li­ner peut éga­le­ment passer en mode pivot. Une com­mande linéaire spé­ciale main­tient tou­jours la machine sur la bonne voie. L’arrivée d’eau se fait par des prises d’eau et un tuyau d’arrivée ou une ali­men­ta­tion à canal.

Selon la situa­tion du champ ou les taux de plu­vio­mé­trie, le CENTERLINER peut arroser la même surface que le LINESTAR en néces­si­tant cepen­dant moitié moins de tours. Ce qui a des réper­cus­sions favo­rables sur le prix d’achat. De plus, le CENTERLINER peut être déplacé sur un champ voisin.

Pour­quoi CENTERLINER ?

  • Uti­li­sa­tion maxi­male des sur­faces en cas de formes irré­gu­lières et de grandes dimensions
  • Combine CENTERSTAR et LINESTAR en une machine (irri­ga­tion cir­cu­laire et linéaire)
  • Dans cer­taines confi­gu­ra­tions, irrigue la même surface qu’un LINESTAR avec moitié moins de tours
  • Système basse pres­sion à faible consom­ma­tion d’énergie
  • Haute effi­cience d’irrigation grâce à un arro­sage près du sol
  • Irri­ga­tion douce et qui pré­serve les plantes
  • Grande flexi­bi­li­té grâce aux pos­si­bi­li­té de dépla­ce­ment et de pivotement
  • Sécu­ri­té de ren­de­ment assurée même en période de sécheresse
  • Longue durée de vie

Unités cen­trales Centerliner

Grande flexi­bi­li­té grâce aux pos­si­bi­li­tés de dépla­ce­ment aisées.

CLE
CLX
CLS

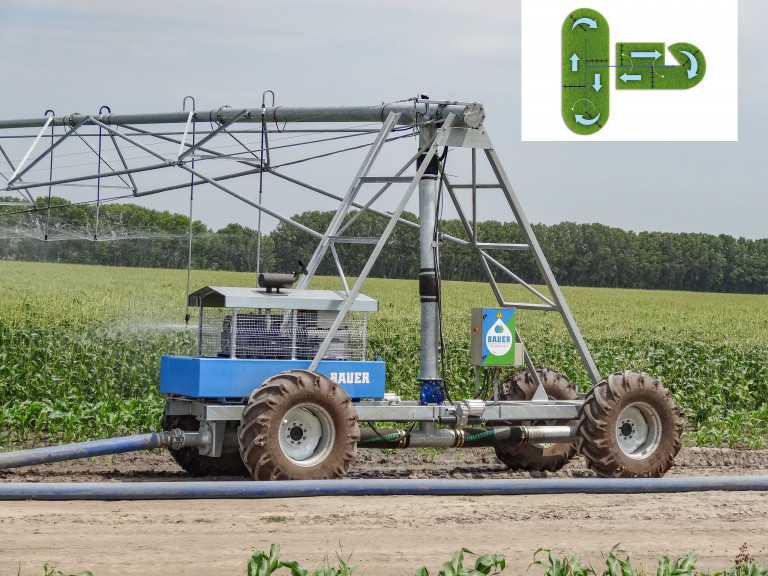

CLE
cle

CLE

Unité cen­trale à 4 roues :

  • Bas­cu­le­ment auto­ma­tique des tours en mode pivot
  • Rac­cor­de­ment du flexible : pas de décon­nexion du flexible lors de la phase retour
  • Armoire de com­mande SELECT-PRO

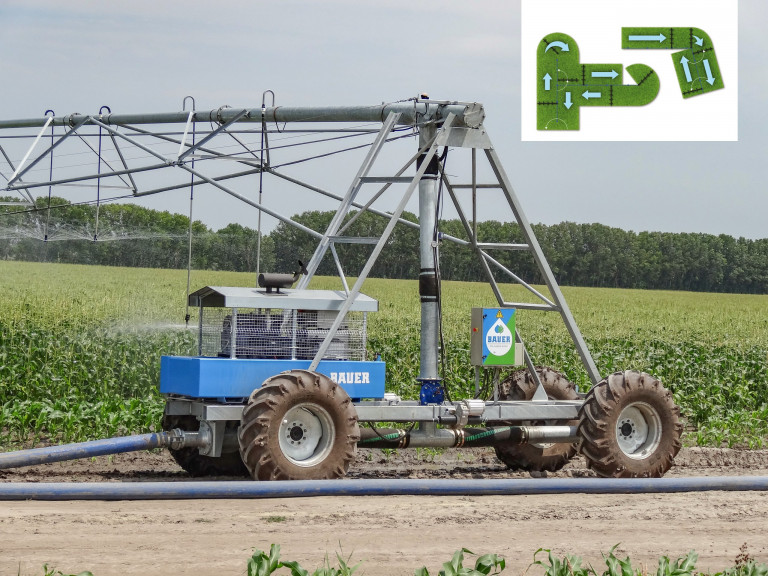

CLX
clx

CLX

Unité cen­trale à 4 roues :

  • Bas­cu­le­ment auto­ma­tique des tours en mode pivot
  • Rac­cor­de­ment du flexible : pas de décon­nexion du flexible lors de la phase retour
  • Rota­tion de l’unité cen­trale pour les sur­faces d’irrigation en forme de L
  • Armoire de com­mande SELECT-PRO

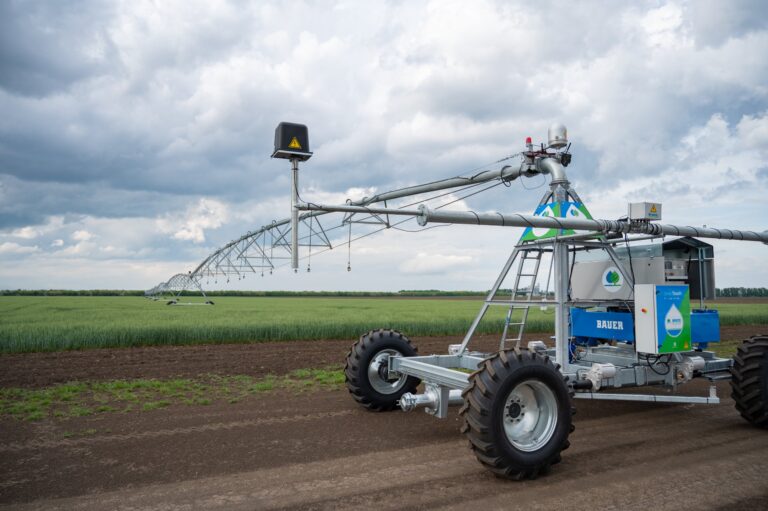

CLS
cls

CLS

Unité cen­trale à 4 roues :

  • Bas­cu­le­ment auto­ma­tique des tours en mode pivot
  • Rac­cor­de­ment du flexible : décon­nexion nécessaire
  • Armoire de com­mande STANDARD-PRO

Les dif­fé­rentes variantes du CENTERLINER

CLX CLE CLS Détails
Unité cen­trale à 4 roues pour pivo­te­ment auto­ma­tique des tours mobiles avec rac­cords rigides en tête et à l’arrière
Unité cen­trale à 4 roues pour pivo­te­ment auto­ma­tique des tours mobiles avec raccord flexible du tuyau pour retour automatique
Pos­si­bi­li­té de rota­tion de l’unité cen­trale pour par­celles d’ir­ri­ga­tion en forme de L
Raccord double – pour l’u­ti­li­sa­tion de 2 flexibles
Unité cen­trale déplacable
Armoire de com­mande SELECT – Pro
Com­mande par SMS – en option
Travée 168LL lon­gueurs : 42,3 m à 59,8 m
Travée 203LL lon­gueurs : 42,3 m à 54,0 m
Travée dépla­cable
Travée modéle haute
Lon­gueur de système max. recom­man­dée : 450 m
Capa­ci­té de système jusqu’à 200 m³ / h
Capa­ci­té de système jusqu’à 400 m³ / h
Flexible d’a­li­men­ta­tion 4″ – max. 200 m (jusqu’à 120 m³/ h)
Flexible d’a­li­men­ta­tion 4 1/2″ – max. 160 m (jusqu’à 50 m³ / h)
Flexible d’a­li­men­ta­tion 5″ – max. 130 m (jusqu’à 200 m³ /h)
Flexible d’a­li­men­ta­tion 6″ – max. 110 m (jusqu’à 300 m³ /h)
Guidage par sillon
Guidage par câble
Guidage par GPS
1 of 2
Com­po­sants principaux
Armoires de commande
Entraî­ne­ment
Com­mande par application
Linear Guidage
Com­po­sants principaux
Bauer_Centerliner_AT_Mais 13
La sécu­ri­té maxi­male pour de nom­breuses années

Struc­ture

  • Quatre dif­fé­rents dia­mètres de tube couvrent une large gamme de fonc­tion­ne­ment (50–600 m3/h)
  • Adap­ta­tion opti­male du système pour des faibles coûts de service
  • Une seule lon­gueur de tube (5,85 m) pour un montage et un trans­port faciles
  • Tirants Ø 20 mm avec une haute résis­tance à la trac­tion et de grandes réserves de sécurité
  • La forme courbe régu­lière de la struc­ture offre une haute stabilité
  • Les tra­verses sont posi­tion­nées à 90° et garan­tissent une répar­ti­tion régu­lière des charges même sur des ter­rains difficiles
  • Uti­li­sa­tion de barres sta­bi­li­sa­trices croi­sées qui offrent une haute sta­bi­li­té sur des ter­rains inégaux
Bauer 2013 Ungarn Luftaufnahmen.092
Sta­bi­li­té accrue

Tour Cen­ter­li­ner

  • Construc­tion large
  • Trans­mis­sion opti­male des forces
  • Jambes de tour de grandes dimen­sions 100 x 75 mm
  • Un grand empat­te­ment de 4,3 m (stan­dard) et de 5,2 m garan­tissent une grande sta­bi­li­té même sur des ter­rains acci­den­tés ou en cas de rafales de vent
  • 2 hau­teurs de construc­tion 4,2 m (stan­dard) et 5,0 m pour une adap­ta­tion opti­male aux cultures
  • Dépla­çable – grande flexi­bi­li­té et par­faite adap­ta­tion à la rota­tion des cultures
Fahrtumkupplung
Pré­ci­sion et fiabilité

L’accouplement de tour

L’accouplement de tour par manchon flexible com­pense à la per­fec­tion les irré­gu­la­ri­tés du terrain. Le montage à l’extérieur du tube assure un passage inté­gral du débit d’eau dans le tube sans perte de pres­sion. Le manchon flexible résiste aux intem­pé­ries, aux UV et à l’ozone et permet l’absorption des pentes en cas d’irrégularités du sol.

Richtsteuerung
Breveté par BAUER

La com­mande d’alignement

BAUER est le seul fabri­cant à pro­po­ser un levier de com­mande monté direc­te­ment au-dessus de l’articulation flexible de la tour. Les tor­sions appa­rais­sant sur la struc­ture ne peuvent pas influen­cer sur la pré­ci­sion de l’alignement et main­tiennent donc le système sans tension. L’ajustement optimal des micro switch sur les cames de com­mu­ta­tion garan­tit une trans­mis­sion exacte des courses d’alignement. La pré­ci­sion de la com­mande de tour garan­tit une grande longévité.

Exaktsteuerung
Pré­ci­sion maxi­male à partir de 13 tours

La com­mande exacte

La com­mande exacte pour les sys­tèmes linéaires et Cen­ter­li­ner ainsi que pour les sys­tèmes à partir de 13 tours offre une pré­ci­sion maxi­male. Le posi­tion­ne­ment d’une tour à une autre est trans­mis par des câbles de com­mande, ce qui permet d’affiner l’alignement des tours entre elles.

Armoires de commande
Gestion par­faite de l’irrigation

Armoires de commande

Une gamme robuste et éprou­vée pour une uti­li­sa­tion même dans les condi­tions les plus extrêmes. L’interface de com­mu­ni­ca­tion est simple et les com­po­sants de qualité garan­tissent un fonc­tion­ne­ment parfait. Toutes les fonc­tions de base sont inté­grées dans toutes les cen­trales de com­mande pour un fonc­tion­ne­ment auto­ma­tique. Une gamme com­plète d’accessoires permet de monter ulté­rieu­re­ment d’autres élé­ments de com­mande pour des fonc­tions supplémentaires.

Contrôle nova­teur de l’irrigation et com­mande précise

  • Seuls des com­po­sants usuels de qualité de fabri­cants de renom (Schnei­der Elec­tric, Schrack, Moeller etc.) stric­te­ment conformes aux normes VDE sont utilisés.
  • La pro­tec­tion contre la cor­ro­sion des armoires de com­mande a été conçue pour des condi­tions cli­ma­tiques extrêmes.
SmartTouch_1

Cen­trale de com­mande Smart­Touch CL

  • Grand écran tactile 10,4“ pour une uti­li­sa­tion tout confort et affi­chage de l’état de fonctionnement
  • Sur­veillance auto­ma­tique et arrêt du système en cas de dysfonctionnement
  • 4 modes de fonc­tion­ne­ment stan­dard : mode linéaire, pivo­te­ment inté­rieur, pivo­te­ment exté­rieur, mode pivot
  • Pour­suite auto­ma­tique de la marche pos­sible après 1 cycle
  • Rap­ports détaillés sur l’irrigation
  • Com­pa­tible SmartRain
IMG_6793

Select Pro

  • Uti­li­sa­tion aisée du système au moyen du module Pro
  • Sur­veillance auto­ma­tique et arrêt du système en cas de dysfonctionnement
  • 4 modes de fonc­tion­ne­ment stan­dard : mode linéaire, pivo­te­ment inté­rieur, pivo­te­ment exté­rieur, mode pivot
  • Pour­suite auto­ma­tique de la marche pos­sible après 1 cycle

Select Pro G

  • Uti­li­sa­tion aisée du système au moyen du module Pro
  • Sur­veillance auto­ma­tique et arrêt du système en cas de dysfonctionnement
  • 4 modes de fonc­tion­ne­ment stan­dard : mode linéaire, pivo­te­ment inté­rieur, pivo­te­ment exté­rieur, mode pivot
  • Pour­suite auto­ma­tique de la marche pos­sible après 1 cycle
  • Module GPS pour détec­tion de posi­tion sur SmartRain
Entraî­ne­ment
Motor-PS3BSP Cutaway1-CMYK
Fia­bi­li­té – longévité

Moto­ré­duc­teur

  • Moteur à fort couple avec une pro­tec­tion ther­mique inté­grée contre la surcharge
  • Pro­tec­tion addi­tion­nelle contre la condensation
  • Engre­nage cylin­drique avec haut rendement
  • Gar­ni­ture méca­nique de l’arbre avec un profil spécial pour éli­mi­ner les saletés
Radgetriebe-schwenkbar
Fixe ou mobile ?

Réduc­teur

Réduc­teur fixe

  • Engre­nage à vis pour forts couples, trans­mis­sion 50:1
  • Rou­le­ments à galets coniques de dimen­sion large
  • Chambre d’expansion intégrée
  • Gar­ni­ture méca­nique de l’arbre avec un profil spécial pour éli­mi­ner les saletés

Réduc­teur mobile

  • Débrayage de la vis pour la marche libre (dépla­ce­ment)
  • Chan­ge­ment facile du mode pivot en mode déplacement
reifen
Confort pour les exi­gences les plus élevées

Jantes et pneus

  • Gamme de pneus et dimen­sions de pneus très com­plets pour une adap­ta­tion précise aux dif­fé­rents types de sols et de cultures
  • Nou­veaux pneus avec un profil de trac­tion (comme tracteur)
  • Chambre à air pour une plus grande sécu­ri­té de fonctionnement
  • Jantes gal­va­ni­sées pour une pro­tec­tion opti­male contre la corrosion
Com­mande par application
Bauer Beregnung SmartRain Pivot

Irri­ga­tion 4.0

Basée sur GPS, l’application Smar­tRain offre de nou­velles pos­si­bi­li­tés en gestion de l’irrigation. Où qu’il se trouve, l’utilisateur est tou­jours informé du statut actuel de son ins­tal­la­tion et peut à tout moment opti­mi­ser à dis­tance les pro­ces­sus en cours sur la machine.

Tout savoir sur SmartRain



Linear Guidage
P1010784-CMYK

Guidage GPS

À l’aide de modules GPS et d’une station de base RTK, la posi­tion RÉELLE est constam­ment com­pa­rée à la posi­tion PROGRAMMEE de la machine et cor­ri­gée immé­dia­te­ment si nécessaire.

Le guidage GPS peut être sélec­tion­né en option pour les Lines­tars et Cen­ter­li­ners avec une unité cen­trale à 4 roues et une armoire de com­mande SmartTouch.

Avan­tages du guidage GPS :

  • Aucun obs­tacle dans la zone d’irrigation
  • Aucun travail de creu­se­ment et d’en­tre­tien n’est néces­saire sur le terrain
  • Pas de travaux de maintenance
P1010784-CMYK

Guidage par câble enterré

Les cap­teurs mesurent le champ d’in­duc­tion du câble enterré et défi­nissent ainsi le sens de marche (dis­po­nible pour les sys­tèmes Cen­ter­li­ner et Linestar).

Avan­tages du guidage par câble enterré :

  • Aucun obs­tacle dans la surface d’irrigation
  • Affi­chage per­ma­nent de l’écart de la ligne idéale
  • Pro­gram­ma­tion et mise en service simples
  • Hauteur de montage jusqu’à 3 m au-dessus du câble posé
  • Pas de travaux de maintenance
OLYMPUS DIGITAL CAMERA

Guidage par câble aérien

Le bras arti­cu­lé sur poulies, se déplace le long d’un câble tendu et donne ainsi le sens de marche de la machine.

OLYMPUS DIGITAL CAMERA

Guidage par sillon

Pour guider un Lines­tar / Cen­ter­li­ner, un sillon est réalisé le long du par­cours de la machine.
